豆電球をLED式に換える
0
    JUGEMテーマ:電子工作

    雛飾りの雪洞、電池式の豆電球ですが、つくりが悪く、スイッチが入れにくいのでつけないことが多かった。
    豆電球からLEDに換えた工作の記録。


    E10 という口金サイズのものが豆電球と互換性があります。

    アマゾンで購入。。
    http://www.amazon.co.jp/gp/product/B009DAGXN6/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1


    今回は雪洞なので電球色を選定。
    LED豆電球は 真ん中がプラス 周囲がマイナスになる。これが一般的な豆電球との違いとなる。

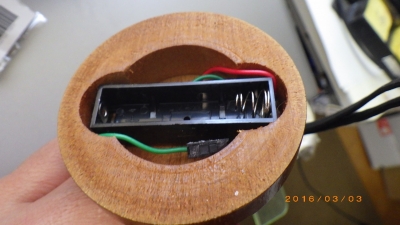

    こんな感じで、底面に電池ボックスが接着剤でくっついているので、力づくで取り外します。

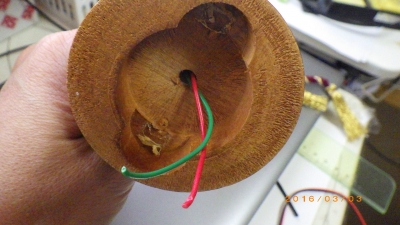

    赤がプラス側
    緑がマイナス側


    秋月のコイン電池電源キット
    http://akizukidenshi.com/catalog/g/gK-06630/

    を使います。

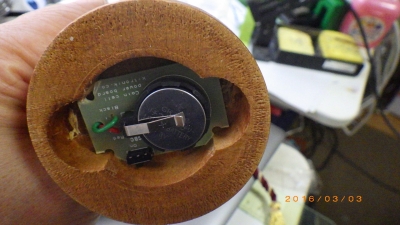

    赤を+ 緑を- にハンダ付け
    雪洞の底に入るように四隅をニッパでバリバリと割って、現物あわせで入れていきます。
    あまり割りすぎると引っ掛かりがなくなるので、そうなったら接着剤で貼り付ける。
    今回は接着剤なしで無理やり押し込む形で収まった。

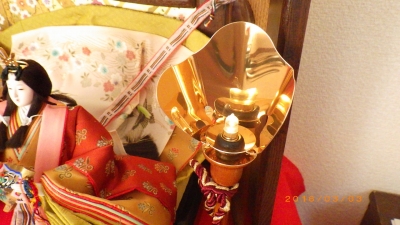

    なんとか 3月3日に出来上がり。。

    | 令和デバイス-菅原 | LED照明 | 00:59 | comments(0) | trackbacks(0) |
    豆電球をLEDに換えてみた。
    0
      こんにちは、ビーコンの菅原です。

      100均でライトを購入しました。

      株式会社グリーンオーナメント NO.13097
      このライト、いまどき豆電球(ムギ球)でした。
      電球だと数時間しか持たないので、がっくりしましたが、分解してみると案外LEDに交換するのは容易そうだったのでLEDに換えて見ました


      ムギ球はホルダに入っている構造のためムギ球を素直にLEDに交換してみました。

      通常LED回路というのは直列に電流を制限するために抵抗をつけます。
      しかし、乾電池は内部抵抗が大きいので、直列に抵抗をつけなくても大丈夫なのです。

      このあたりは、このページなどを参照ください。
      乾電池の内部抵抗を測る

      LEDはΦ5の白色タイプを選びました。
      LEDも細かく言うと、照射角とか、光量とかあるんですが、あんまり凝ってしまうと、最初からちゃんとしたLEDライトを購入しろよという話になるので、手持ちのあったもの。



      結果はこのとおり、心なしか暗くなっていますが、ちゃんと点灯します。
      正面からみると、明るすぎるくらいにまぶしいです。
      暗いところでは十分に役割を果たすでしょう。

      気になる消費電流ですが、テスターで図ってみた結果は以下のとおりです。
      アルカリ電池 3.3V程度で
      ムギ球(オリジナル)340mA
      LEDでは 17mA
      とざっと1/20程度になりました。
      これでずいぶんと電池交換の間隔が延びるのではないでしょうか?


      なんとなく哀れな裸ムギ球
      | 令和デバイス-菅原 | LED照明 | 10:00 | comments(0) | trackbacks(0) |
      LEDと蛍光灯の演色性を比較してみた
      0
        旧ブログで LED照明 の記事を何件かアップしましたが、さらに改造したのでご報告



        秋月で白色LED OSPW5111A-Z3 を10個購入。
        30000mcd 20mA 狭角(15°)というスペック
        秋月で販売している白色LEDではもっとも明るいらしい。直接光を見ないようにという注意書きがありました。

        前回はマルツのLEDで15mAでドライブしましたが、今回は10mA×2個並列で使用してみました。
        今回は10mAのCRDを二つ並列につけました
        10mAはピンチオフ電流が8mA?12mAということで、素子のばらつきによって並列接続の場合最悪24mA流れてしまいますが、製品ではないのでよしとしました。


        並べてみると一目瞭然で、明るいほうが今回製作したものです。

        明るいところで光らせました
        二つのLED基板を並べて撮影



        暗いところでLEDを光らせました。
        今度は暗いところで撮影


        前回も演色性ということが問題になっていたので、実際にモノに光を当ててみて比較しました。

        左15Wの蛍光灯(東芝EFT15EN12 昼白色):右LEDの照明 (マルツ秋月連合)
        蛍光灯とLEDの色比較

        かなり明るさに違いがありますが、 48V×(15mA+20mA) = 1.68Wということで1/10の消費電力ですので許してください。反対にこれを10個作ればすごく明るくなります。

        見てみると分かりますが、蛍光灯に比べて赤みがすくないです。
        特に赤い文字の色がぜんぜん違います。
        蛍光灯も赤が黒っぽく見えるのですが、それでもぜんぜん違うのが分かります。
        かなりがっかり。

        赤とか緑のLEDを混ぜたほうが良いかもしれません。
        これは次回の検討課題。

        【参考】
        スペクトル色々 - 照明とディスプレイ
        続きを読む >>
        | 令和デバイス-菅原 | LED照明 | 07:41 | comments(1) | trackbacks(0) |
