無駄な抵抗
0

    JUGEMテーマ:組み込み開発

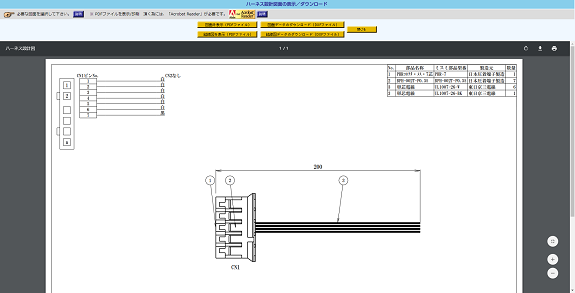

    先日配線の設計をしました。

    RS485だったので、当然終端には 120Ωの抵抗を入れます。

    しかし、現物を見ると 120Ω終端を付ける装置には ディップスイッチの切り替えで終端抵抗を電気的に接続できるようになっていました。

    設計前に仕様書はよく見ましょう。まさに無駄な抵抗。

    | 令和デバイス-菅原 | 部品調達 | 14:35 | comments(0) | - |
    中国部品通販の星! LCSC
    0

      JUGEMテーマ:組み込み開発



      電子部品の品不足が大変なご時世。皆様どうやって部品を集めているでしょうか。

      今回紹介したいのはこちらの LCSC ELECTONICS



      部品通販サイトであるが、中国深センにあるようだ。



      MOUSERとかDIGI-KEYとはちょっと違うので、その点にも触れたいと思う。



      ◆特徴1: 結構安い

      結構安い。

      数を買うとどんどんディスカウント率が上がる



      ◆特徴2: 他にはない品ぞろえ

      メジャーどころはもちろん扱っているが、中国のあまり知られていないメーカーのコイル等を扱っている。品質はどうなのかという心配はあるけれど、同等の有名メーカーの部品よりも相当安い。仕様書も簡体字だけなんて部品も見かける。中国のマイコンメーカーのRISC-Vなんかあったりして、これはこれでそそるものがある。



      ◆特徴3:送料高い

      digi-keyとか Mouserはある程度の金額を超えると送料無料となる。しかし、こちらはそうはならない。しかも $80くらいかかる。このぐらいかかると、気軽に買うという感じではない。



      ◆特徴4:関税かかる

      ここが最大の違いと思うが、 Digi-keyとか Mouser、RSコンポーネンツでは 送料はかかるかもしれないけど関税はかからない。これは 海外と取引しているように見えて、実は日本の支社から購入しているためだと思う。

      LCSCは中国で購入していることになるので輸入となるのだろう。そこで関税がかかる。

      かかるのはいいのだけども、購入する時点では関税の額が分からない。運送業者が届けてくれた時に初めて分かる。しかも、クレカは使えず、現金で支払わなければならない。関税かかるときとかからないときがあったりして、最低金額があるのかもしれないが、よくわからない。

      先日の例でいうと $2177 購入したら 27000円ほどの関税を運送業者に支払った。



      中国の通販と言うと AlibabaやAliExplessが有名と思うが、これは業者を集めた通販プラットフォームである。それに対して LCSCは単一の会社が運営している。 購入した会社による当たりはずれもあったりするAliよりも信頼性はあると思う。







      | 令和デバイス-菅原 | 部品調達 | 19:25 | comments(1) | - |
      PCのファンを使いたい
      0

        JUGEMテーマ:電子工作



        市販のファンはいろいろあるけれど、自作PC等に使われるファンを選定したい。

        12Vであれば、PC用が数が出るので、コスパは一番良い。

        しかもデザインもいろいろ選べる。



        基板を設計するにあたりPCファンのコネクタに勘合するピンヘッダの型番がなかなか出てこなかったのでメモしておこう。

        MOLEX 0470533000

        通販サイト

        https://www.marutsu.co.jp/GoodsDetail.jsp?q=0470533000&salesGoodsCode=10089358&shopNo=3

        https://www.digikey.jp/products/ja?keywords=0470533000



        メーカーサイト

        https://www.molex.com/molex/products/part-detail/pcb_headers/0470533000



        端子の隣に位置決めの出っ張りがある。これがユニバーサル基板にぴたりはまる。これは嬉しいですね。

        エレショップではmolex 22-04-1041(旧型番5045-04A)がファンコネクタに勘合すると書いてある。ピッチは合っているが、逆挿し防止ガイドの形状が違うので、自分で形に合わせてガイドを切らないといけない。自作、バラックではまあいいとして、、製品としては苦しい。

        https://eleshop.jp/shop/g/gGBC123/

        | 令和デバイス-菅原 | 部品調達 | 14:01 | comments(0) | - |
