PIC18F14X50のパッドの処理について
0

    JUGEMテーマ:組み込み開発



    PIC18F14X50 で最近 QFNパッケージが出たようだ。

    4mm*4mmサイズなので、大変小さい実装面積となり、重宝しそうだ。



    ここで問題なのは底面のパッド。

    ここでは エクスポーズパッド (Expsed Pad)と表現されている。このパッドをどうするか、仕様書にも書いていない。





    マイクロチップのフォーラムで

    http://www.picbasic.co.uk/forum/showthread.php?t=19477



    はこのような記述がある。

    *** AUTOMATED MESSAGE - SEE RESPONSE METHODS BELOW ****
    Below is a proposed resolution from Microchip Engineering Support Team for your Ticket xxx
    Area : PIC® Microcontrollers
    Product Group: S16FHP
    Product : PIC16F883
    ds wrote >>>
    Problem Description:
    The data sheet for this part does not explicitly say what to do with the exposed pad on the QFN packages
    The exposed pad is not shown in the pin list
    I know that by convention these are generally grounded for thermal and / or electrical reasons but the data sheet really should say something
    My questions are these:
    1] May i leave the exposed pad unconnected ?
    2] Is the exposed pad internally connected ?
    3] Are there any mandatory mechanical or thermal reasons to connect it when there is no expected power dissipation much above quiescent operating ?
    thank you
    ds
    <<< end ds

    Problem Resolution:
    Hello Dennis,

    Unless otherwise specified in the datasheet, you may connect the exposed pad to ground, or leave it floating, but it may not be connected to any other signals or potentials.
    See
    http://support2.microchip.com/KBSear...=SQ6UJ9A00I7WF
    Regards,
    Nicu
    Reply With Quote Reply With Quote



    どうやら フロートにするかまたはVSSに接続してくださいと言うことだが、なんとも気持ちが悪い。



    PICmicom_ura

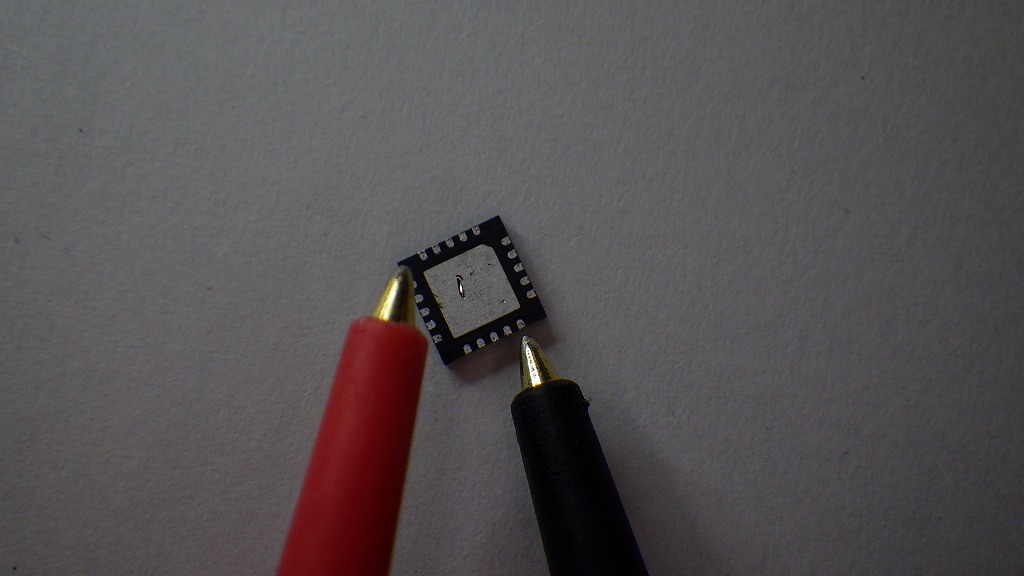

    デバイスを入手して、パッドと端子の導通をテスターで確認してみた。

    結果はどこも導通していなかった。



    底面のパッドは放熱対策だったりノイズだったりだけと、ここでのパッドはICの固定が主目的なのかもしれない。
