UB-ARD01 は Rev3にピンが足りない
0

    Arduino工作するために、 Arduino UNO Rev3 と サンハヤト Arduino 用ユニバーサル基板 MODEL UB-ARD01 を入手。



    ちょっと合わせてみたが、どうもおかしい。。。

    と見てみると 新しいArduinoに追加されたピンが ユニバーサルシールドには対応していないことが分かる。







    これは残念。SCL,SDAを使いたかったのに、ここに対応していないなんて。。



    で Arduino用ユニバーサル基板 (Prototype Shield) を検索して 対応しているシールドが販売されていないか確認したが、手頃な所ではない模様。



    サクッと見つかったのは 本家ARDUINOのサイトのみ。

    https://store.arduino.cc/usa/proto-shield-rev3-uno-size



    Rev3になってずいぶんと時間が経っていると思うんだけど、SCL,SDAに対応していない基板が大半なんて、ネジ穴に近すぎるなどの問題があるからでしょうか



    | ビーコン菅原 | Arduino | 10:10 | comments(0) | trackbacks(1) |
    さくらのIoT Platform βの消費電流について
    0

      JUGEMテーマ:組み込み開発



      先日さくらのIoT Platform を知ったので、早速さくらの通信モジュール(LTE)-β版 を購入してみた。

      https://iot.sakura.ad.jp/

      http://iot-store.sakura.ad.jp/items/4326125



      さくらの通信モジュールは、このモジュールにデータを渡すとインターネット等を介さずに、専用の通信網を使ってデータをクラウド上に上げてくれる仕組みとなる。

      サクラのクラウドとかそういうところにいきなりデータがある。その他 AWS等とも接続できるということ。

      組み込みで、一番面倒だったりするところを全部担当してくれて、こちらはこのモジュールと通信できれば IOT完成 ・・・という感じになるので大変ありがたい。普通は Wifiで飛ばしてみたいなところから始まり、セキュリティーはどうするとか、相手と接続の手順やら、結構めんどくさいことが山積みになってしまう。それなりにおおきなマイコンを積まないといけないとかなる。

      さくらのIoT Platformを使えば、そういうことも考えなくていいので、マイコンも小さなものですむというわけですな。



      で通信モジュール(LTE)は UART,SPI,I2Cの三種類の通信方法が用意されている。

      ここでは I2C 一択と考えてよさそうだ。

      いまは β版だけど、今後正式版ではUARTをサポートしないかもみたいなことがマニュアルに書いてある。

      SPIの場合、使用しているポートが 通信モジュール(LTE)のIOポートと兼用端子となってしまうので、ここを使うとI/Oが使えなくなってしまう。

      そんなわけで I2Cバスが一番の選択になる。



      Arduino のシールドも用意されている。

      http://iot-store.sakura.ad.jp/items/4350904





      Arduino のシールドではSAKURAのスケッチもサンプルとして提供されている。

      スケッチをダウンロードして動作させてみた。



      最初はサーバーと通信をして、プログラムの更新などするらしく、結構消費電流を食らうようだ。

      で、ArduinoのUSB端子だけを電源にすると、PCに拒絶されてしまった。



      おそらく、大電流が流れて、USBの保護回路的なものが働くのだろう。

      仕方がないので、Arduino に ACアダプタをつけて動かした。



      しばらく動作させた後に、ACアダプタをはずしてみたが、今度はPCに拒絶されることはなく動作する。

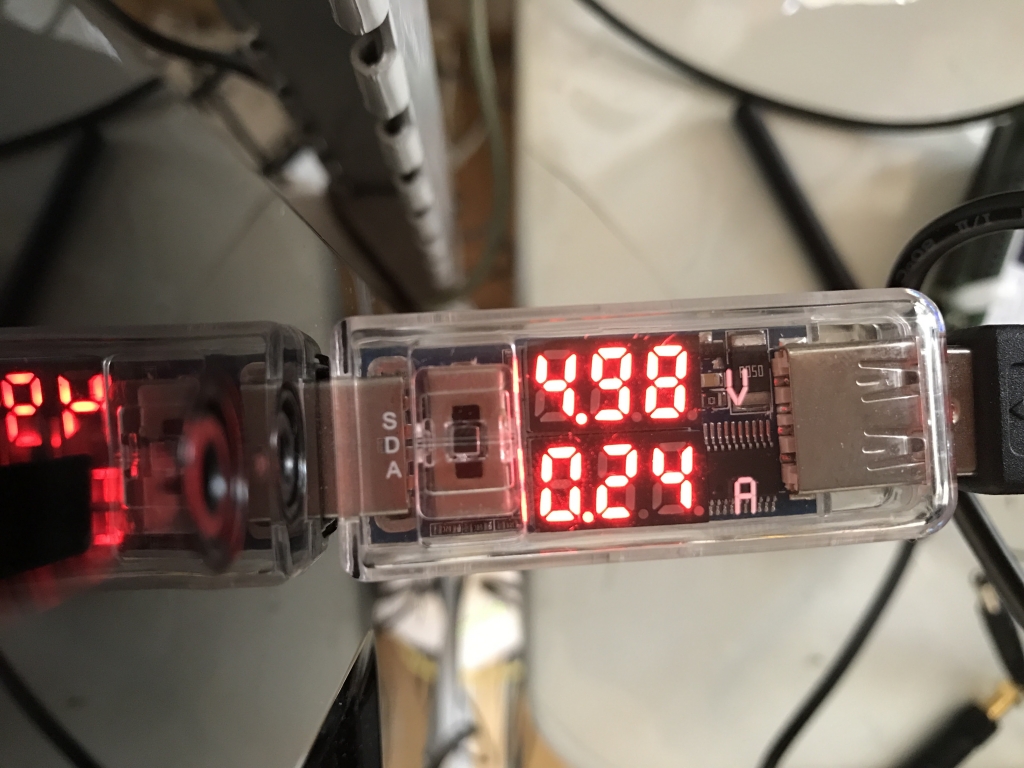

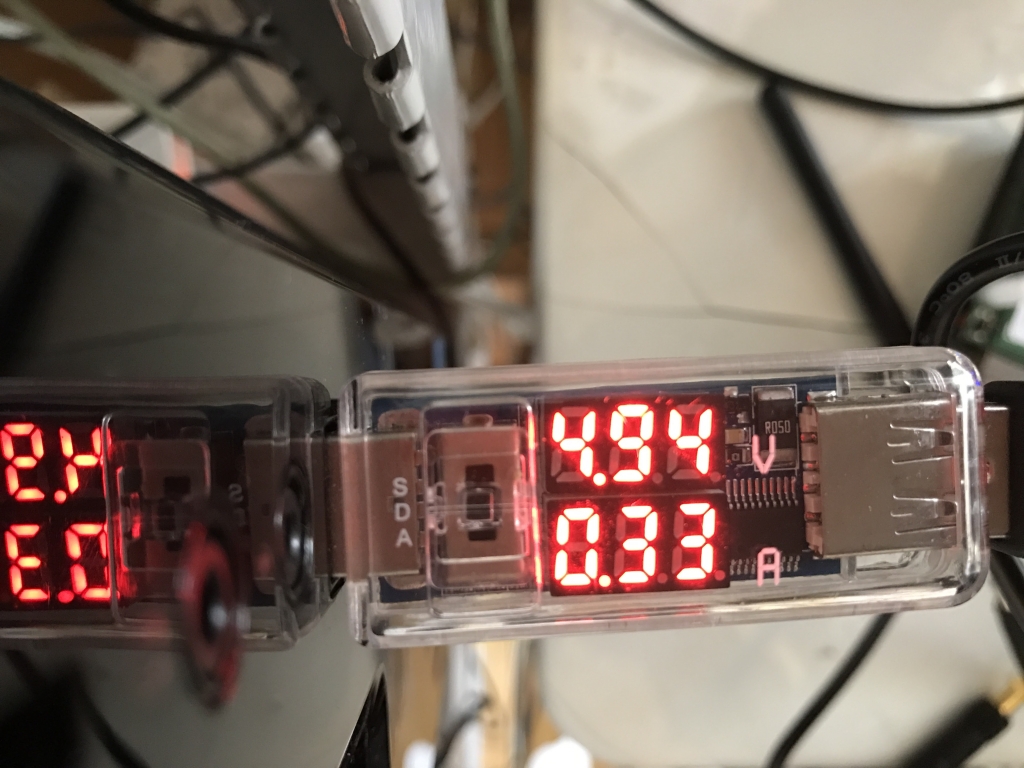

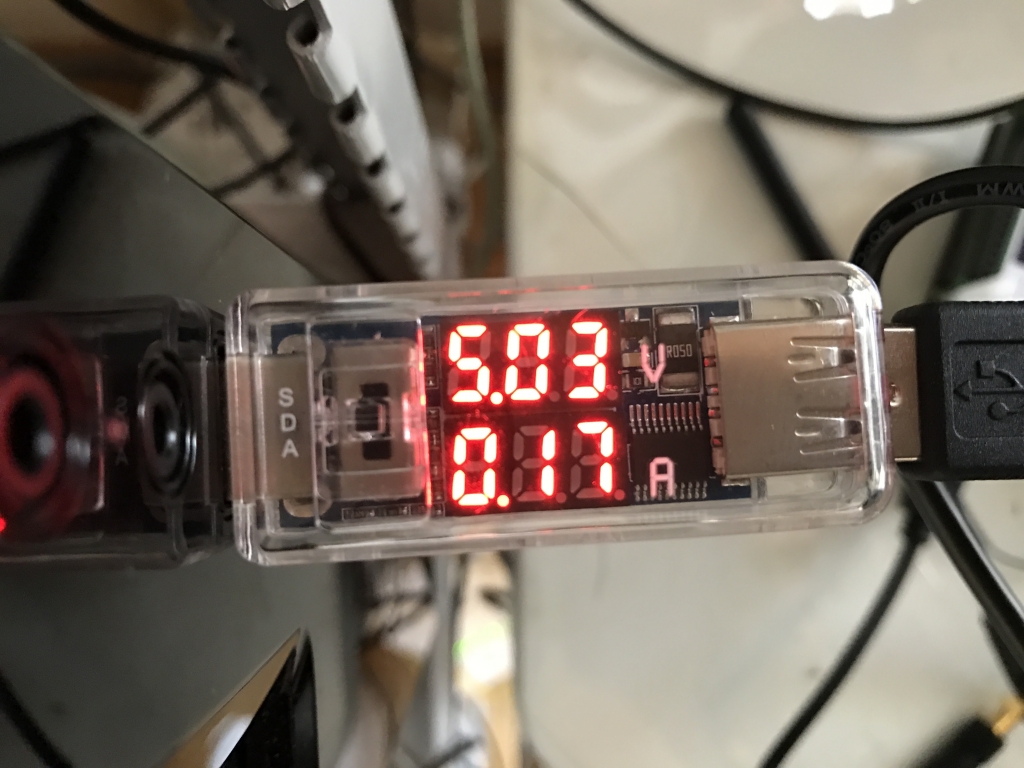

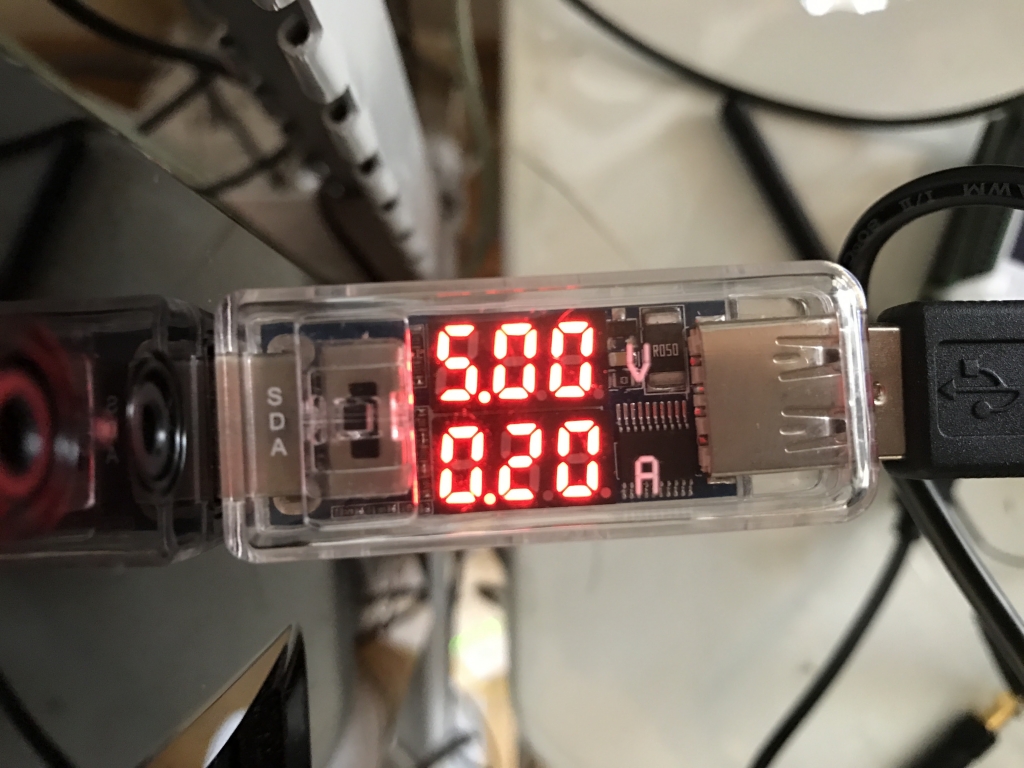

      ただし 、消費電流は安定するとなく、数秒単位で切り替わる。これはUSBの電流計のせいかも知れないけれど・・

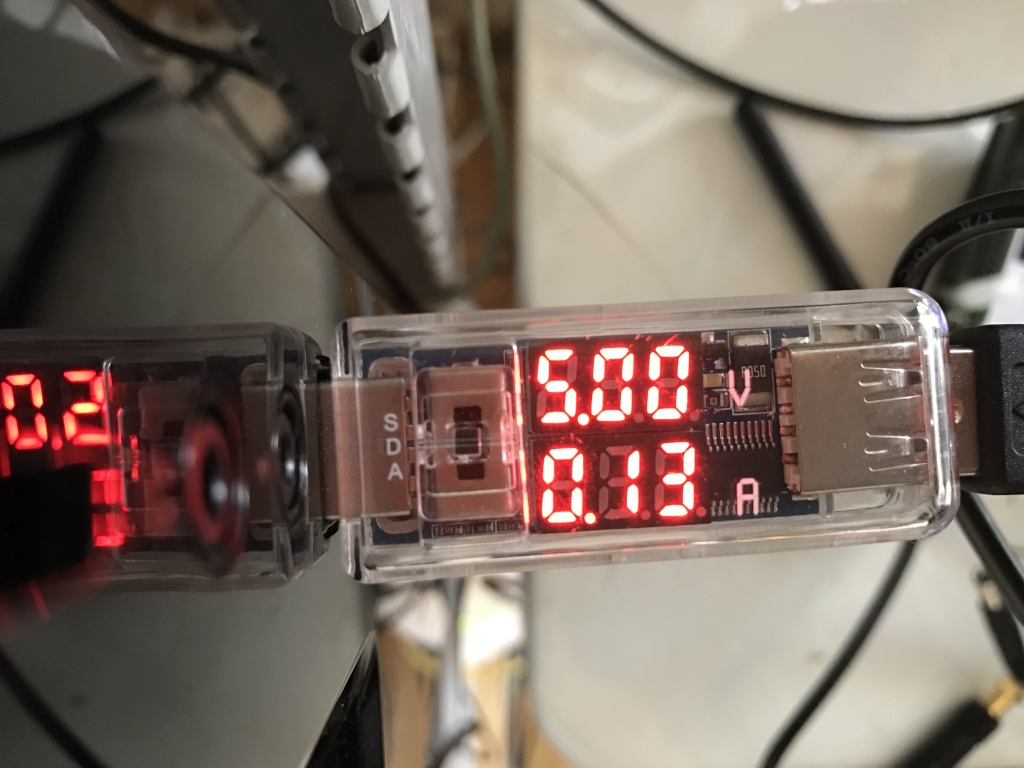

      それから数十分すると 0.12A前後で安定するようになる。



      次回電源を入れたときも最初のうちは 350mAと120mAのあいだをしばらく行ったりきたりする。



      Arduinoの消費電流が だいたい 40mA程度なので、安定したら サクラ自体の消費電流は80mAぐらいになりそうだ。

      今後、正式リリース版になれば、 スリープモードもサポートされる模様だが、通信開始時に電流が流れ、マイコン側からは制御する術もなさそうなので、それなりに大容量の電源の確保が必要となる。

















      | ビーコン菅原 | Arduino | 18:06 | comments(0) | trackbacks(0) |
      GAMEBUINO 入手した
      0

        秋月電子通商の新製品コーナーにあったのでジャケ買いしてしまいました。

        http://akizukidenshi.com/catalog/g/gM-11624/



        LCDがNOKIA5110 で、ゲームをやるには少々狭いですが、そそられる外観です。

        ハードウェアは Arduino Uno と互換

        プロセッサは ATmega328 になります。



        GAMEBUINO



        実際にゲームをやってみると、キーが敏感すぎる感じがするし、フィーリングがいまいちな感じがします。それからSDカードの読み込みでしょうか、ゲームを切り替えたりするときの待ち時間がながいです。

        あと、本体のスピーカーだと音が小さすぎるのにイヤホンにするとどでかい音になります。



        しかしながら、組み込み者のガジェットとして、飲み会とかに持って行きたい感じです。



        Gamebuino

        あまり情報はない感じですが、

        http://gamebuino.com/

        ここに必要なものはまとめられている模様です。



        Gamebuino

        SDカードの読み込み中などに電源を落としたりすると、次回電源を入れても動作しなくなることがあります。

        そんなときには、電源OFF →Cボタンを押しながら 電源ON →おしたまま30秒ほど待つ

        と立ち上がってきます。







        JUGEMテーマ:組み込み開発

        | ビーコン菅原 | Arduino | 00:18 | comments(0) | trackbacks(0) |
